Capteurs de force en traction et compression

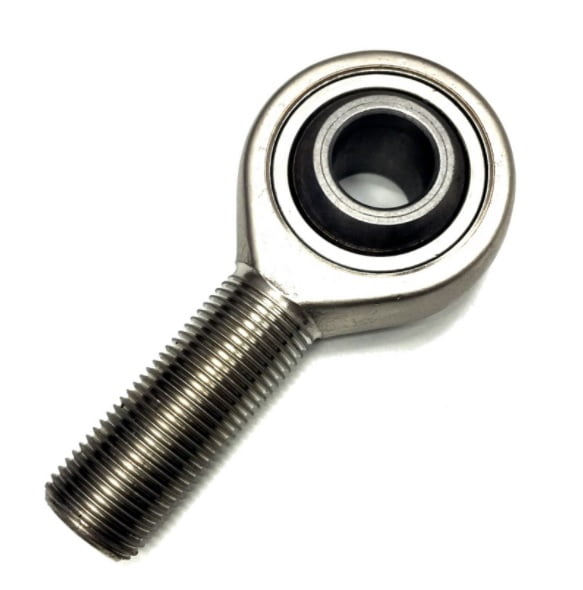

Rotules et accessoires pour capteur de Force -ROT

Les embouts et les rotules sont des éléments mécaniques prêts à être montés, pour la transmission de mouvements basculants, souvent combinés avec des mouvements rotatifs et angulaires variables. Les dimensions des embouts se rapportent aux normes dimensionnelles DIN 648K. Ces produits disposent d'une très bonne tenue à de fortes charges et sont adaptés à l'ensemble de nos capteurs de tractions FTCS, FTCP, FTCN Nous disposons de filetages adaptés à nos capteurs en version mâle et femelle.

ALÉSAGES ET FILETAGES L’alésage de la bague intérieure est rectifié et poli, la tolérance est H7. Son diamètre est la mesure nominale du type et la base de toutes les autres dimensions. Le filetage de la tige, tolérance 6h, est disponible dans plusieurs versions. CHARGES Les charges sont exprimées en daN. Elles indiquent la charge statique maximale avant la déformation permanente du corps. La charge dynamique maximale unidirectionnelle n’est pas supérieure à 50% des charges statiques données. Pour les charges dynamiques alternées, la limite est de 25%.

Rotules et accessoires pour capteur de Force -ROT

Référence : '-ROT

Disponibilité : 2 semaines

Téléchargements :
