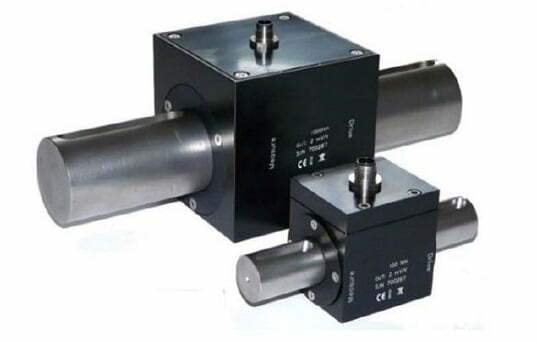

Capteur de couple rotatif – CPRT
Le couplemètre a été conçu pour mesurer le couple statique et dynamique sur les machines tournantes, les bancs d'essai et les systèmes de serrage automatique. Le couplemètre mesure le couple dans le sens HORAIRE avec une tension de sortie POSITIVE, et dans le sens ANTIHORAIRE avec une tension de sortie NÉGATIVE. Pour un fonctionnement correct et une précision des mesures il est nécessaire de préparer : 2 ACCOUPLEMENTS avec soufflet ou pack de disques selon couple nominal et vitesse de rotation (max 4000 tr / min) 1 SUPPORT RÉGLABLE qui permet en phase d'installation, d'aligner le capteur avec les deux accouplements de jonction (tolérance ± 0,1 mm). L'assemblage des accouplements au couplemètre doit être fait déconnecté de la machine avec le couplemètre connecté à l'affichage, afin de pouvoir vérifier en temps réel qu'aucune torsion, flexion ou tension indésirable n'est générée avec une possible surcharge du couplemètre.
TYPE                 Model 1        Model 2
COUPLE NOMINAL 5 Nm 2.5 - 5 - 10 25 - 50 - 100 250 - 500 1000 – 3000 5000 Nm 0.5 - 2.5 - 5 - 10 25 - 50 – 100 250 – 500 1000 – 3000 5000 Nm
LINÉARITÉ et HYSTÉRÉSIS ≤ ± 0.2 %
EFFET DE TEMPÉRATURE (1 ° C) a)  sur zéro b)  sur la sensibilité   ≤ ± 0.02 % ≤ ± 0.02 %

Capteur de couple rotatif - CPRT

Référence : CPRT - FP 3508
Disponibilité : stock suivi
Téléchargements :
• FR - Fiche technique Télécharger le fichier
