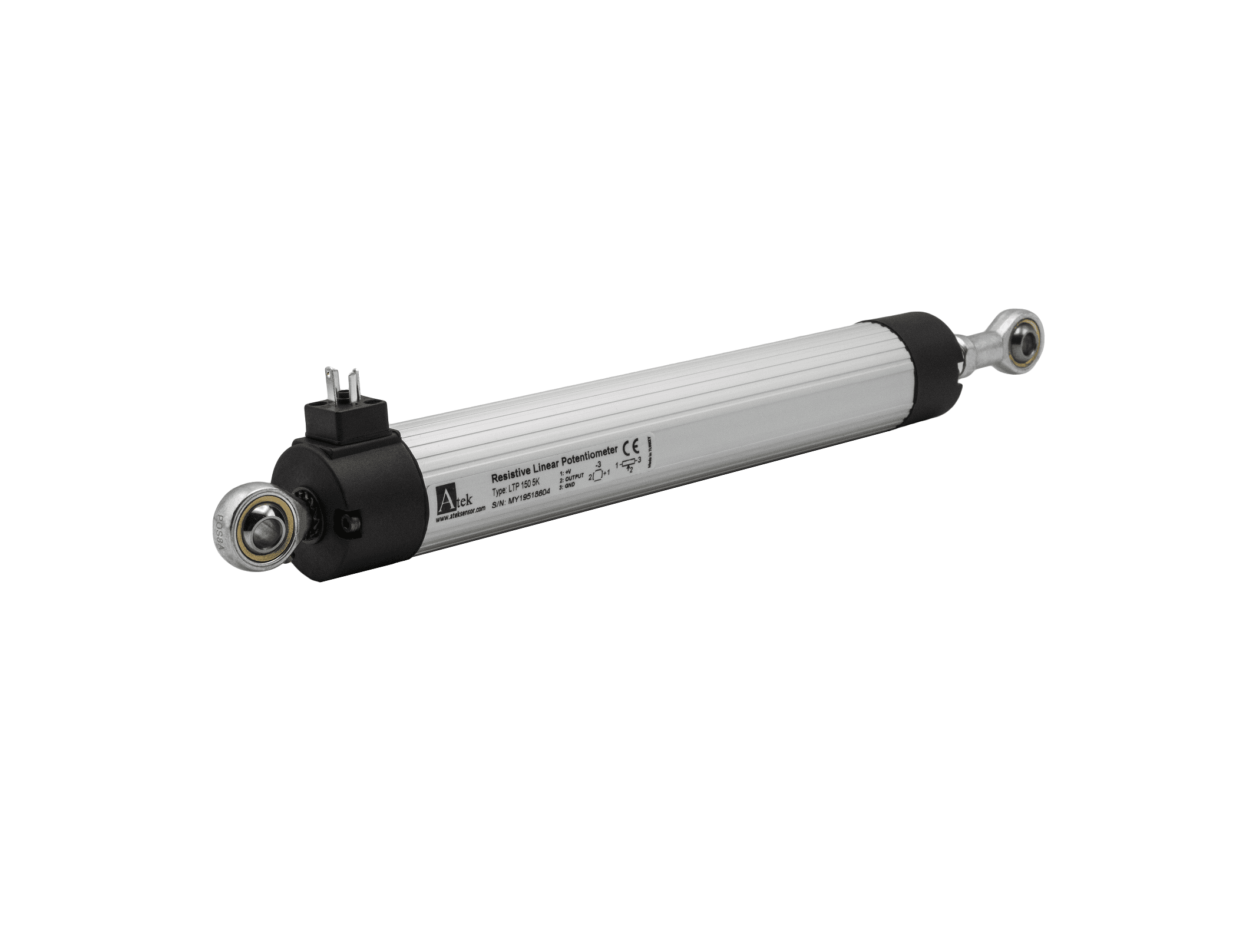

Capteur de déplacement rotulé -LTP
La caractéristique la plus importante des capteurs de position de la série LTP est qu'ils sont articulés des deux côtés. Course de 50 à 1000mm Grâce aux rotules, ils sont capables de mouvements angulaires allant jusqu'à 30° maximum, lors du montage et de l'exploitation. Ils mesurent sur la base du principe potentiométrique, donc, ils ne perdent pas leur position en cas de coupure de courant. Des options de sortie analogique potentiométrique, 4-20 mA (optionnel 0-20 mA) ou 0-10V sont disponibles. En raison de leur piste résistive et de contacts spéciaux, ils ne sont pas affectés par l'usure et fonctionnent pendant longtemps avec un cycle de vie allant jusqu'à 50 millions. Ils sont stables en étant linéaires et mesurent de manière uniforme entre 50 mm et 1000 mm. La série LTR est le dispositif de mesure parfait pour diverses applications industrielles, telles que la fabrication de feuilles, l'industrie du bois, le textile ou les machines d'emballage, les bandes transporteuses, les machines hydrauliques, les applications médicales, la technologie de construction...
course (mm) 50 75 100 125 150 175 200 225 250 275 300 325 350 360 375 400 450 500 550 600 650 700 750 800 900 1000
Linéarité (±%) 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Répétabilité 0.01 mm
vitesse max ≤ 5 m/s
Resistance  piste plastique
signal de sortie Potentiometric 4-20 mA (opt. 0…20 mA) or 0-10V
Alimentation 42V max. 20…30 VDC
Resistance 5KΩ, 10KΩ (optional other) -
Resistance Tolerance (±%) 20 -
Resolution Infinie
Raccordement électrique 3 x 0,14 mm2 blindé PVC , DIN43650-C connecteur, M12/4 pin connecteur
fixation double rotule
  Operating Temperature -30°C…+100°C
IP Protection  IP62
 Cycles 50 x 106 mouvements
Material corps: Aluminium Rotule: Inox


Capteur de déplacement rotulé -LTP

Référence : '-LTR suivant FP4230 rev A
Disponibilité : stock important
Téléchargements :
• FR - Fiche technique Télécharger le fichier
