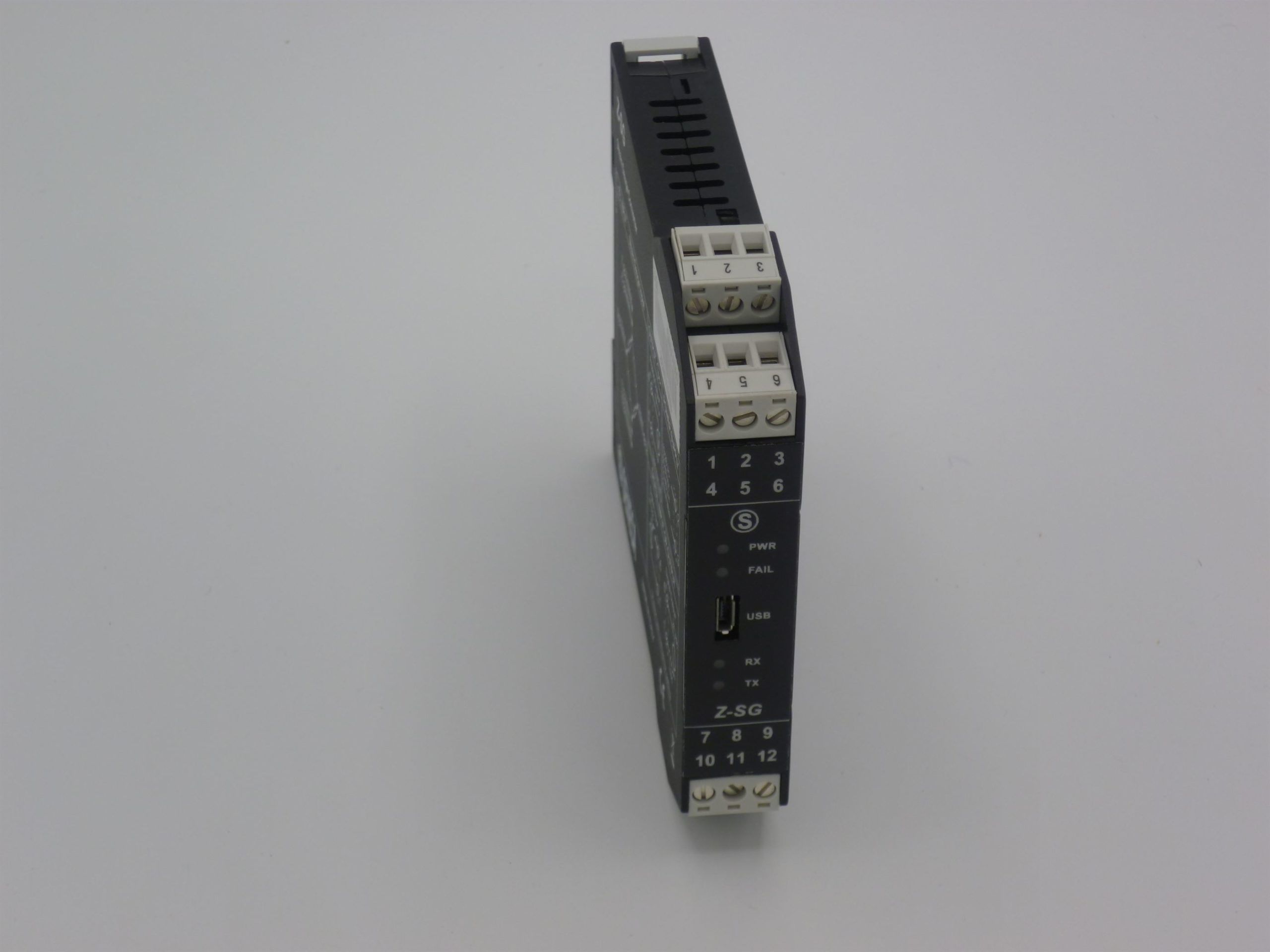

Transmetteur analogique / numérique pour capteur pont de jauges – TRFO RS485

Le TRFO RS485 est un convertisseur pont de jauges. Les mesures effectuées sont en technique 6 fils ou 4 fils et sont disponibles via le protocole série Modbus-RTU ou la sortie analogique. La sortie analogique est paramétrable en 0/4..20ma ou +/-10V. La sensibilité de 1 à 64mV/V, paramétrable par commutateur DIP pour les valeurs entières ou via le logiciel pour les valeurs réelles. Nous assurons la calibration de ce module au sein de notre laboratoire de métrologie.

Alimentation	10..40 Vdc, 19..28 Vac (@50..60 Hz)
Puissance consommée	2,5 W
Protection isolement	1.500 Vac a 3 vie
Précision	0,01%
LED	Alimentation Erreur Tx Data Rx Data
Connexions	Bornier à visser pour section 2.5 mm² MicroUSB port
Interfaces	RS485 2 fils, 115.200 bps
Protocole	ModBUS RTU esclave
Entrée	1 analogique (et alimentation) jusqu'à 4 (350 Ω) ou 8 (1,000 Ω) pont de jauges, 4 ou 6fils, 1 entrée tare
Sortie	1 analogique (0...20, 4...20 mA) ou en tension (0..5, 0..10 V); 1 sortie tare ou alarme
Mesure d'entrée	Sensibilité 1 à 64 mV/V
Résolution	24 bit
Dérive thermique	25 ppm/K
Donnée	EEPROM pour la configuration -40 années
Programmation	Software (Z-NET4) DIP-switch
Protection	IP20
Montage	Rail DIN guide 35 mm DIN 46277
Température de fonctionnement	-10..+65°C
Dimensions (LxHxB)	17,5x100x112 mm
Poids	140 g
Boitier	Nylon 6 chargé 30% fibre de verre
Standards	CE
Normes	EN 61000-6-4/2002, EN 61000-6-2/2002, EN 61010, EN 60742, IEC 61131

Transmetteur analogique / numérique pour capteur pont de jauges - TRFO RS485

Référence : '-TRFO RS485 suivant FP

Disponibilité : stock important
