Capteur de force miniature en compression (25mm) – FC
Plage de travail : 10 à 5000N Ce capteur de force miniature très fin travaille en compression. Diamètre réduit : Ø25 mm
Épaisseur  : 4 à 5.5 mm

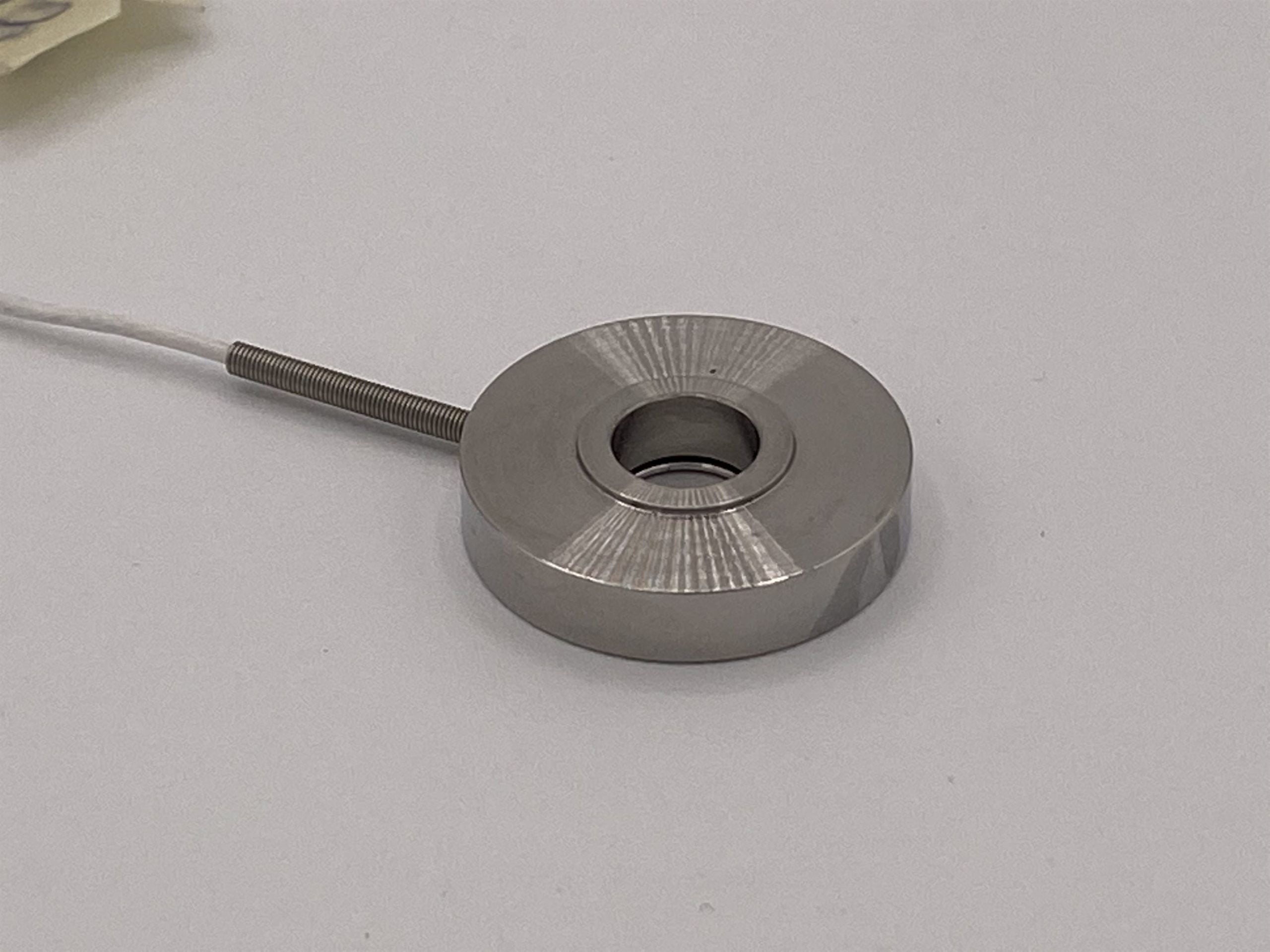

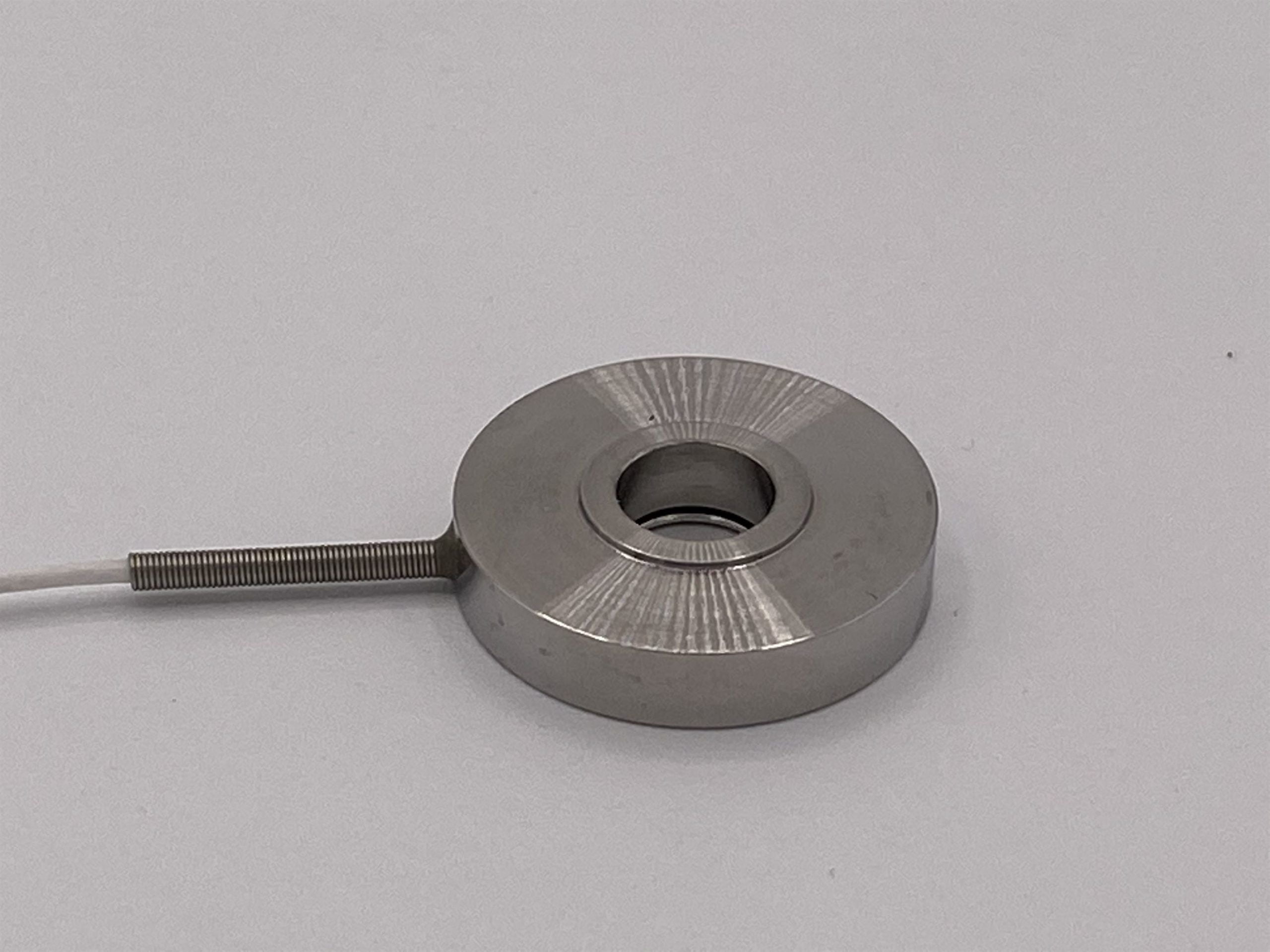

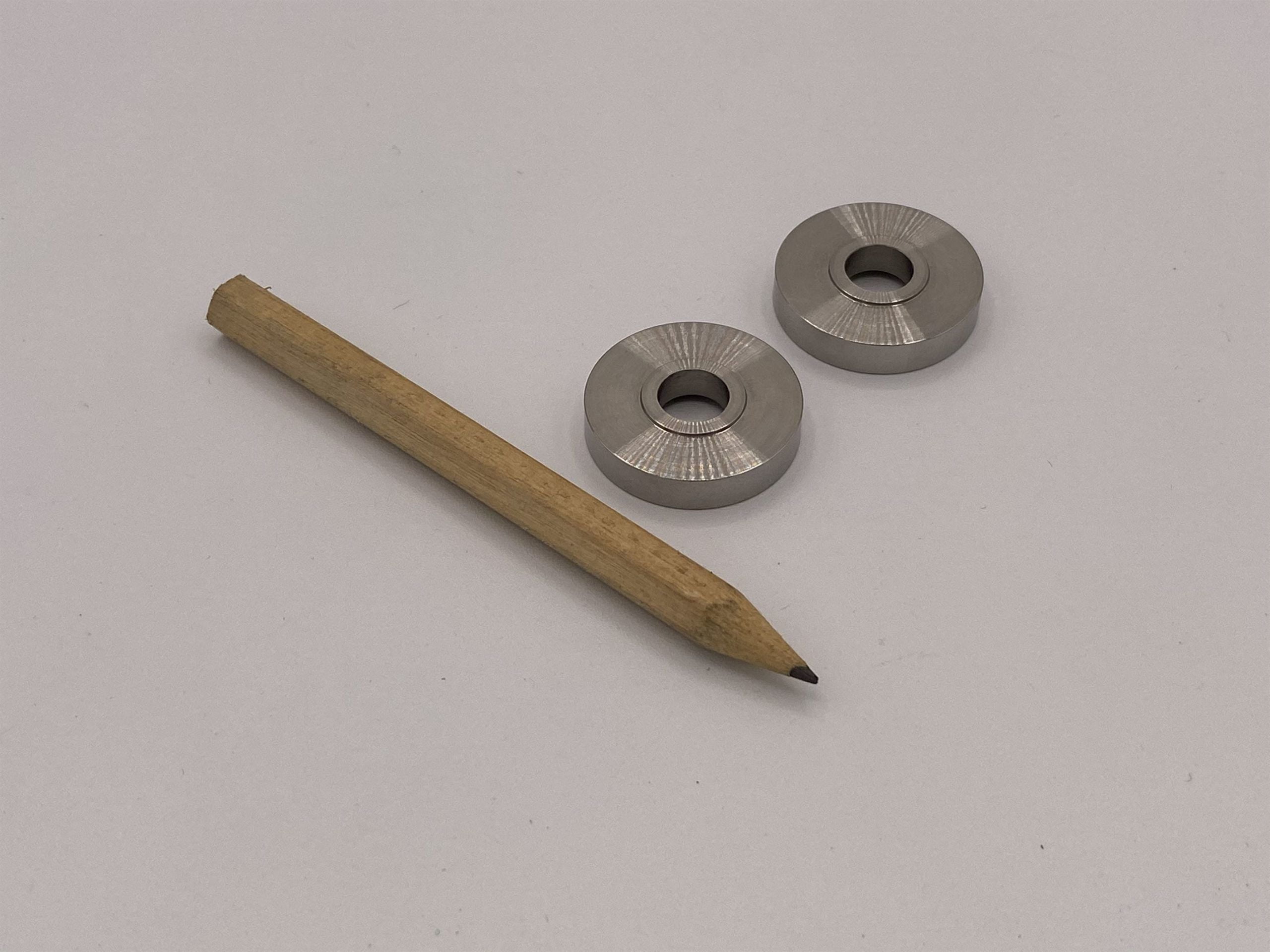

Ce capteur de force de type rondelle est destiné à un usage en compression. On peut également le faire travailler dans des applications en traction à condition de modifier mécaniquement le sens de l'effort (nous consulter). Ce capteur est facile à implanter car il dispose d'une très faible épaisseur. Nous utilisons ce capteur pour des mesures en statique ou dynamique (50% de son étendue de mesure). Ce capteur est proposé sous 2 formes, avec ou sans trou central, diamètre 8 mm. La forme avec trou central est privilégiée car elle est souvent plus simple à implanter et surtout elle transmet plus simplement l'effort de façon axiale.

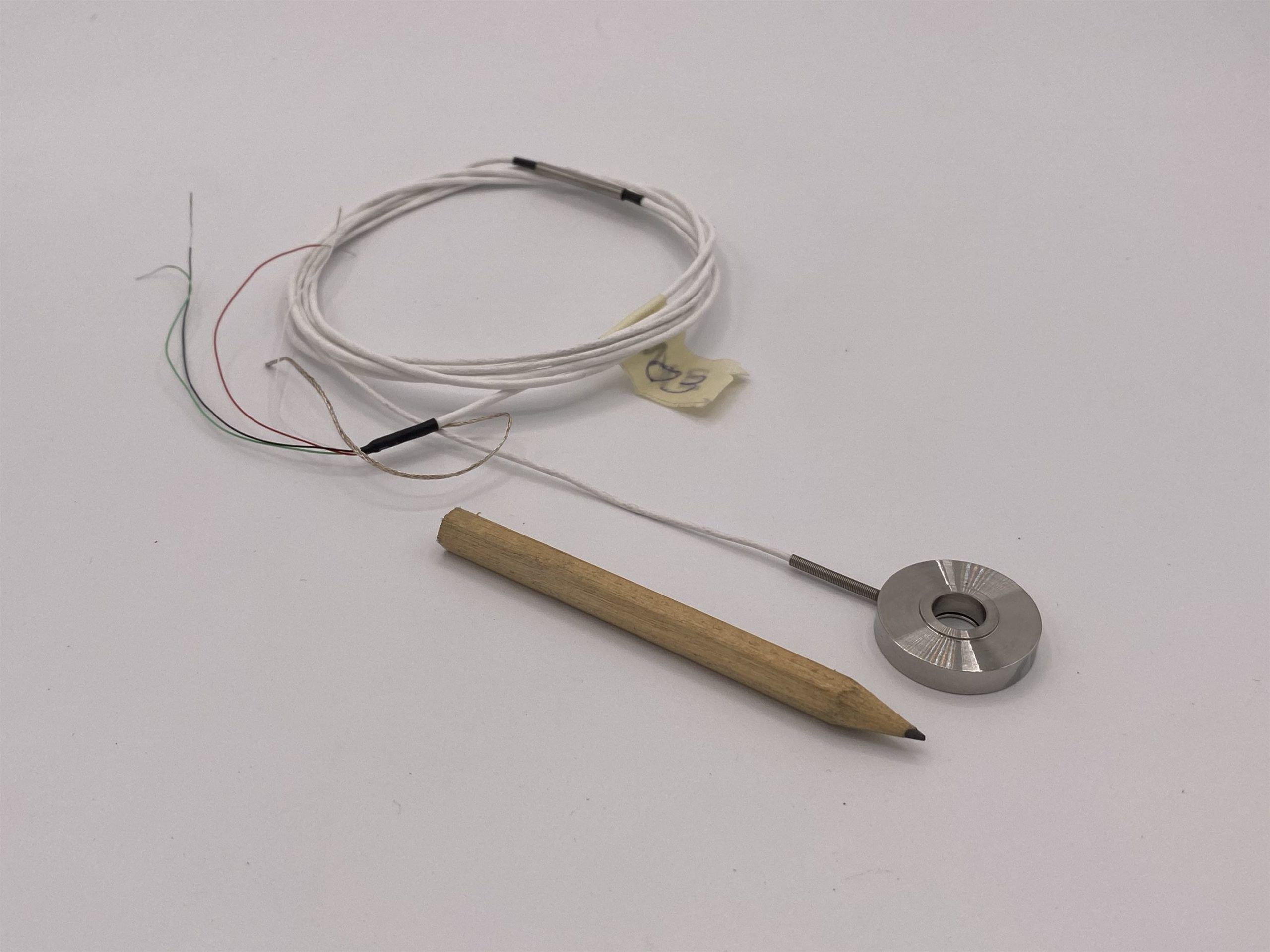

Nous proposons en association avec ces capteurs des afficheurs ou des transmetteurs. Ceux-ci sont étalonné dans notre laboratoire de métrologie et fournis avec un relevé de mesure. Alimentation : 10 Vdc Température d’utilisation: -40°C à 120°C Température compensée : 0°C à 60°C Linéarité : ≤ ±1% de l’EM Hystérésis : ≤ ±1% de l’EM Dérive de zéro : <2% de l’EM /60°C Dans la plage compensée Dérive de sensibilité : <2% de la valeur lue /60°C Dans la plage compensée Impédance d’entrée : 1KΩ à 3KΩ Impédance de sortie : 500Ω à 1KΩ Isolement : >100MΩ sous 50 Vdc Signal à l’EM : 100 mV Câble de sortie 2m en standard (autre longueur sur demande)

Capteur de force miniature en compression (25mm) - FC

Référence : FC - FP3502
Disponibilité : 4-6 semaines
Téléchargements :
• FR - Fiche technique Télécharger le fichier
