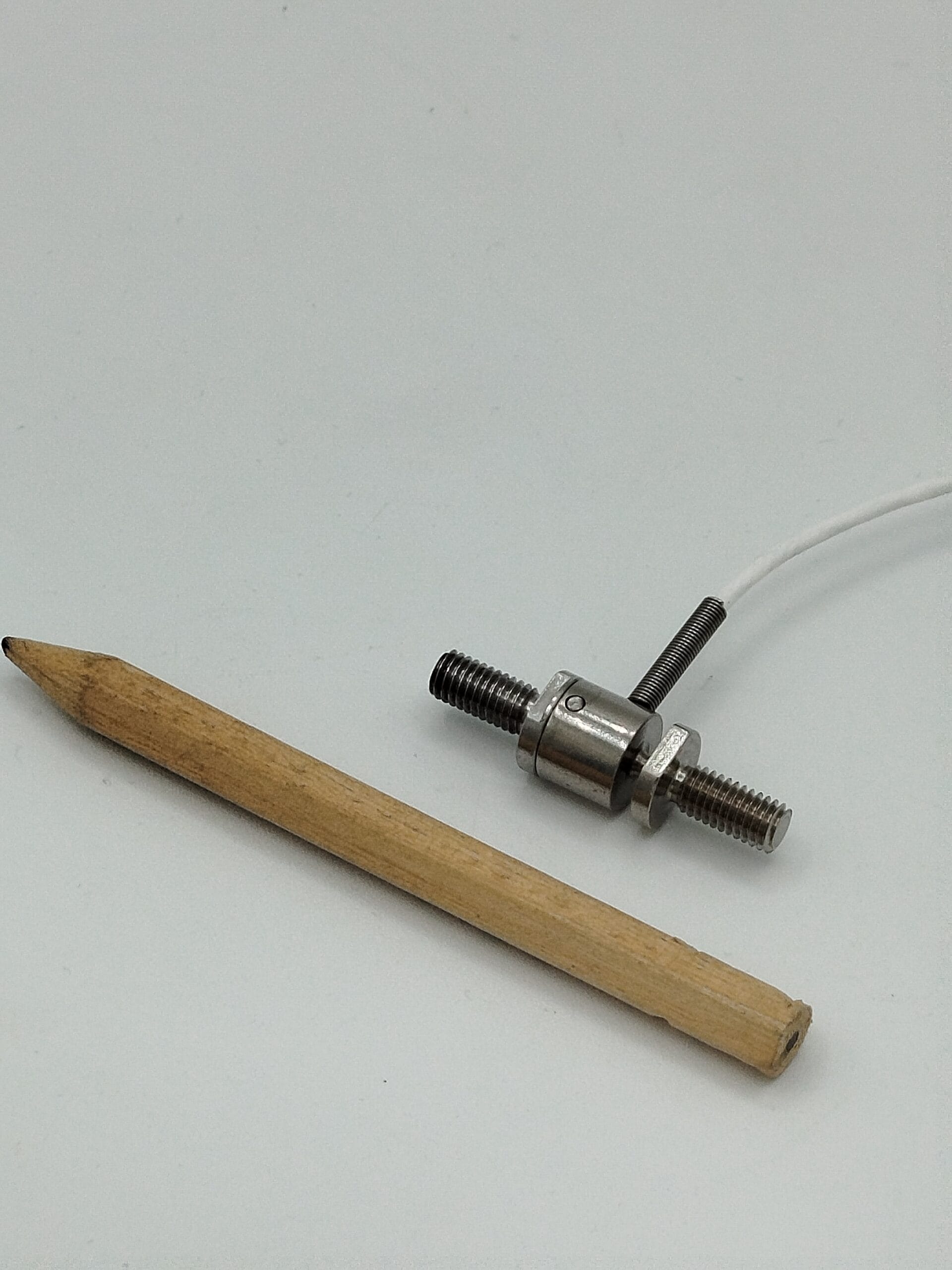

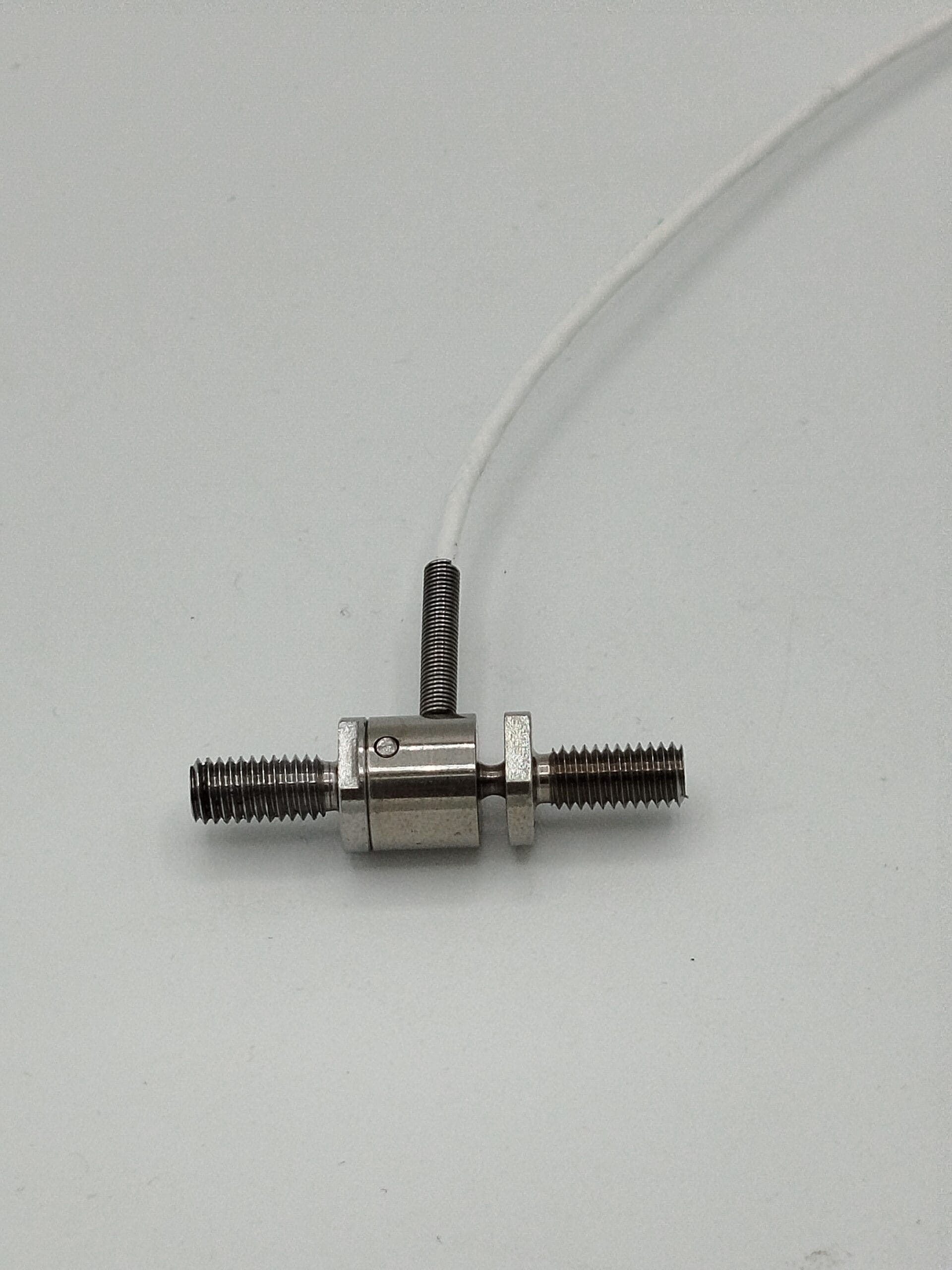

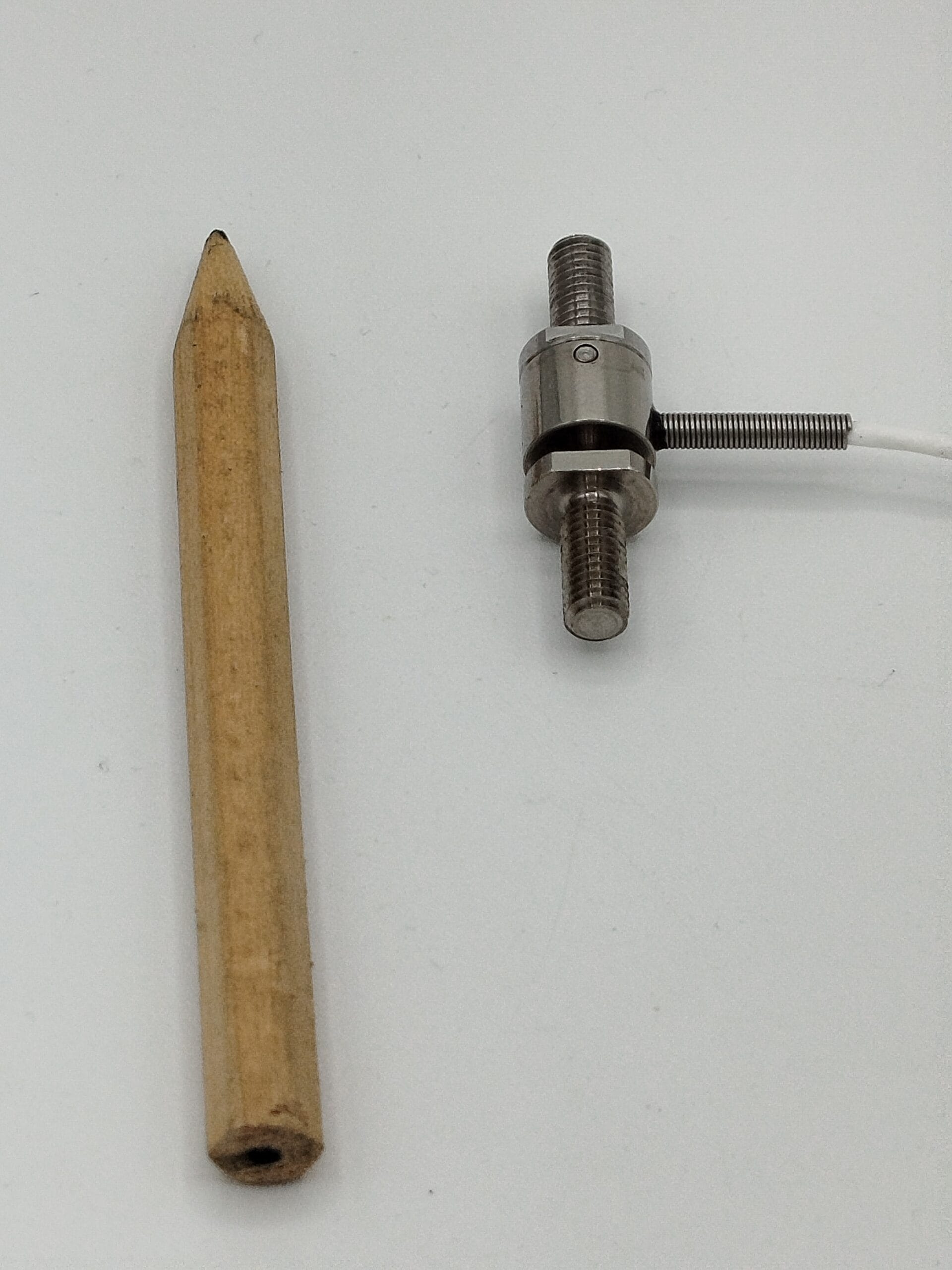

Capteur force miniature très faible charge – FTC300-S104

Série FTC300—S104 : Capteurs de force miniatures pour mesures de traction/compression en milieu industriel

La série FTC300—S104 est une gamme de capteurs de force miniatures, conçus pour mesurer des efforts de traction et de compression (statiques et dynamiques) avec une , même dans les . Dotés d'une m une mesure ultra-précise.

Plages de mesure disponibles : ±2 N, ±5 N, ±10 N, ±20 N, ±50 N, ±100 N, ±200 N avec une résistance aux surcharges impressionnante jusqu’à 3 fois la plage de mesure sans dommage. Ces capteurs peuvent être utilisés en conditions extrêmes avec une plage de température d'utilisation étendue : -40°C à +120°C.

Enfin le double filetage M5 x 0.8 permet une .

Solutions complètes : MESUREX propose en complément une gamme de conditionneurs et traitements de signal pour l’alimentation, l’amplification et l’affichage des mesures, permettant une .

Exemples d’applications

  • Robotique et cobotique : .
  • Dispositifs médicaux : .
  • Automatisation industrielle : Mesure des efforts dans les systèmes d’assemblage ou de tri.
  • Aérospatial et défense : Validation des mécanismes embarqués ou des fixations critiques.
  • Laboratoires et R&D : Bancs d’essais pour la caractérisation de matériaux ou micro-composants.
  • Électronique et microtechnologies : Contrôle des forces dans les connecteurs ou micro-assemblages.
  • Sports mécaniques : .
  • Surcharge admissible : 3 x EM
  • Linéarité ±0.5%
  • Hystérésis : ±0.5%
  • Température d’utilisation : -40°C à 120°C
  • Température compensée : 0°C à 60°C
  • Dérive du zéro : <2% de l’EM / 50°C (dans la plage compensée)
  • Dérive de sensibilité : <2% de la valeur lue / 50°C
  • Alimentation : +10VDC
  • Signal de sortie : ±100mV
  • Impédance d’entrée : 1KΩ à 3KΩ
  • Impédance de sortie : 500Ω à 1KΩ Isolement >100MΩ sous 50VDC
  • Filetage : 2 x M5x0.8
  • Câble de sortie : Longueur standard de 2m avec ressort de protection 4 x AWG36 torsadé blindé, gaine téflon
  • Diamètre extérieur du câble : 1.25mm
  • Indice de protection : IP50

Capteur force miniature très faible charge – FTC300-S104

Référence : FTC300 - S104 - FP4211 REV A
Disponibilité : stock ou 4 semaines
Téléchargements :
• FR - Fiche technique Télécharger le fichier
